BTTZ-礦物絕緣電纜
公 司: | 沈陽正京電線電纜制造有限公司 |
---|---|
聯系人: | 李經理 |
電 話: | 13624067222 |
座 機: | 024-87750378 |
郵 箱: | 450029912@qq.com |
店面地址: | 沈陽市經濟技術開發區沈遼西路168-12號 |
工廠地址: | 沈陽市遼中近海經濟區北三路20號 |
留言咨詢 更多信息 | |
分享: |
產品介紹
BTTZ礦物絕緣電纜國家標準(GB/T13033-2007),國際電工委員會標準 IEC60702-2002。
礦物絕緣電纜要符合的還有09D101-6《礦物絕緣電纜敷設》標準和JGJ232-2011《礦物絕緣電纜敷設技術規程》,相關書籍可在尾部下載。

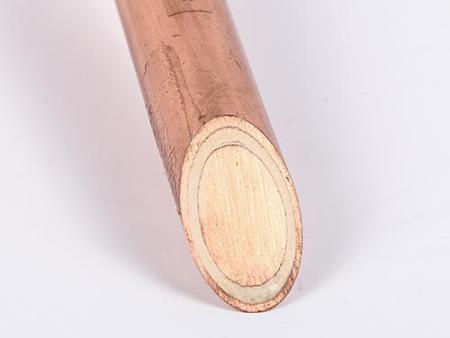

礦物絕緣電纜結構包括:
1.銅導體:符合GB/T3956第1種普通退火銅材料;
2.礦物絕緣層:由緊壓成形的粉末狀礦物(氧化鎂)密實體組成;
3.銅護套:普通退火銅;
4.防腐外護套:可根據用戶需求定制,采用PVC或低煙無鹵護套料擠塑而成。
礦物絕緣電纜優缺點
1.防火性能優越,自身無法燃燒更不會引發火源。外在火焰燃燒時電纜能正常工作,只要火焰溫度不高于銅的熔點溫度,火情消除后電纜不用更換并可繼續使用;
2.過載能力強,線路過載時,普通電纜會因過載電流或者過電壓引發絕緣的發熱老化或擊穿;而對于礦物絕緣電纜,只要發熱溫度不達到銅的熔點,電纜不會受損。即便瞬間擊穿,擊穿點處氧化鎂高熱也不會形成碳化物,過載消除后,電纜性能不會發生變化;
3.載流量大,由于電纜絕緣材料及結構的特殊性,有較大的載流能力。比如給電纜傳輸相同的電流量,礦物絕緣電纜可比塑料電纜降低為一到兩個截面等級。表1為不同敷設方式 XLPE 絕緣電纜和礦物絕緣電纜載流量對比表;
4.作溫度高,絕緣層氧化鎂的熔點溫度(2853℃)遠高于銅的熔點,因而電纜最高工作溫度可達 250℃,短時間內可在接近銅的熔點溫度的1083℃下繼續運行3小時。
5.使用壽命長,由于礦物絕緣電纜是由無機材料組成,因而不會老化,其使用期限最低可達百年以上。且該電纜可伴隨設備移位或線路改造而重新拆裝、重復使用;
6.彎曲半徑小,礦物絕緣電纜經過充分退火后,具有普通塑料電纜所無法可比的可彎曲性。最小彎曲半徑僅為電纜外徑的2-6倍多,而且可重復、多次彎曲;
7.銅護套另外的作用,礦物絕緣電纜的銅護套可作為保護性導體接地,省了一根保護導體,也就是說4芯電纜可代替5芯使用。
